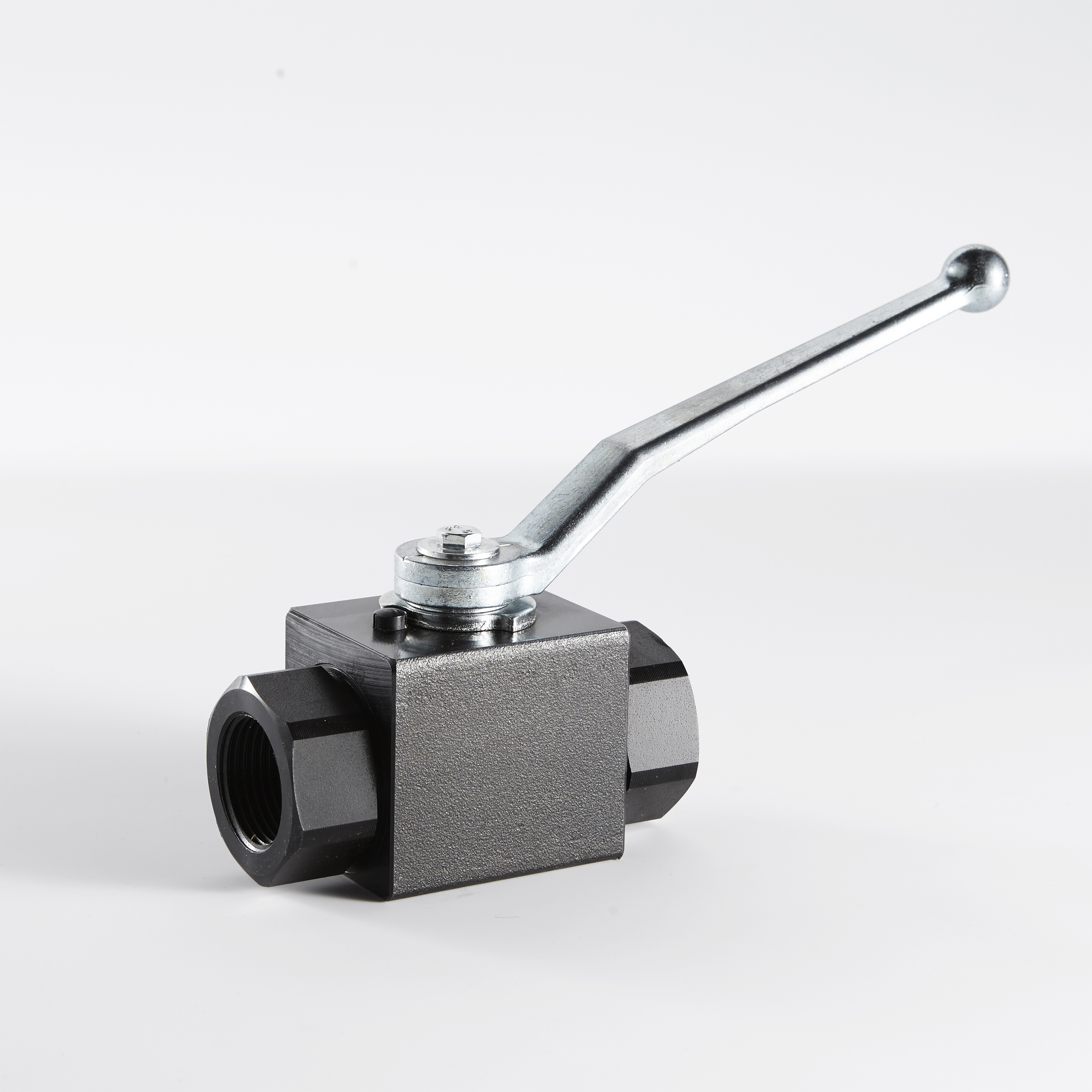

Threaded, PN 350-500, Reduced Bore
Application: water, oil, and air
General data
| Type: | BKH |
| Material: | Steel |
| Pressure class:: | PN 500: 1/4" - 1/2", PN 400: 3/4", PN 350: 1" - 1 1/2" |
| Ball: | Nickel-plated steel |
| Stem: | Steel, zinc-plated |
| Lever: | Nickel-plated steel |
| Seats: | Polyamide / POM |
| Stem seal: | Nitrile |
| Connection: | Female threaded acc. to ISO 228 |
| NPT female threaded acc. to ANSI B 2.1 | |
| Temperature: | -30°C to +70°C (water) + 90°C (air) |

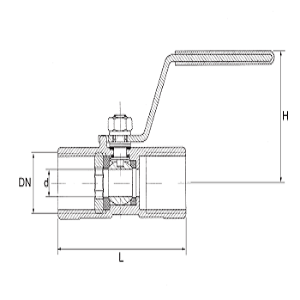

| DIMENSIONS (mm) | WEIGHT | ||||
|---|---|---|---|---|---|
| Item No. | DN | d | L | H | kg |
| 10307019 | 1/4" | 6 | 69 | 59 | 0.35 |
| 10307014 | 3/8" | 10 | 73 | 61 | 0.5 |
| 10307015 | 1/2" | 13 | 85 | 58 | 0.65 |
| 10307016 | 3/4" | 20 | 96 | 102 | 1.5 |
| 10307017 | 1" | 24 | 113 | 103 | 2 |
| 10307018 | 1 1/4" | 24 | 121 | - | 2.1 |
| 10307013 | 1 1/2" | 24 | 124 | - | 2.1 |
| DIMENSIONS (mm) | WEIGHT | ||||
|---|---|---|---|---|---|
| Item No. | DN | d | L | H | kg |
| 10317015 | 1/2" | 13 | 92 | - | 0.65 |
| 10317016 | 3/4" | 20 | 97 | - | 1.5 |
| 10317017 | 1" | 24 | 113 | - | 2 |
| 10317018 | 1 1/4" | 24 | 131 | - | 2.1 |
| 10317019 | 1 1/2" | 24 | 139 | - | 2.1 |
