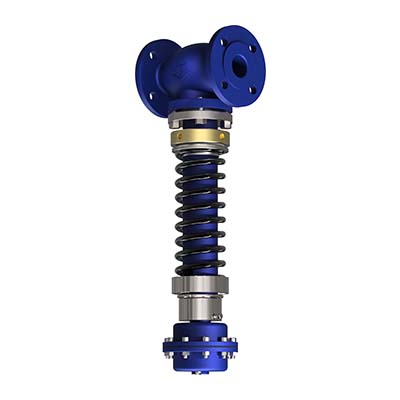

Spring and diaphragm actuator
Application: Steam, air, gases and water
General Data
| Type: | RP-13 |
| Material: | Cast iron EN-GJL-250 |
| Pressure: | PN16 |
| Max. work pressure: | Steam, gases and air |
| DN15-50: 23bar | |
| DN65: 16bar | |
| DN 80: 12 bar | |
| DN100: 9bar | |
| Max. work pressure: | Water |
| DN15-50: 8bar | |
| DN65: 5bar | |
| DN80: 4bar | |
| DN100: 3bar | |
| Valve / Seat: | Stainless steel AISI 304 |
| Spring: | DN15-50: Steel 85.8. |
| DN65-100: 52SiCrNi5 | |
| Diaphragm: | Rubbertex T60-80 |
| Diaphragm body: | Cast iron |
| Control range: | 5:1 to 16:1 depending on dimensions |
| Connection: | Flanges DIN2501 PN16 |
| Connection. actuator: | 3/8 " RG female thread |
| Temperature: | Max. 220ºC |
| Face to face: | EN 558-1 (DIN3202) |
| Options: | Assembly kit for steam (Pot, etc.) |
| Assembly kit for water, air, gas | |
| Steel Version | |
| Other types for higher pressure/temperatures |

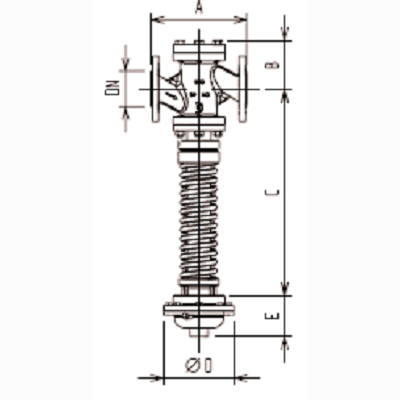

| - | - | - | DIMENSIONS (mm) | WEIGHT | ||||
|---|---|---|---|---|---|---|---|---|
| Item No. | Connection | P2 (bar) | A | B | C | E | ØD | kg |
| - | DN 15 | 3-8 | 130 | 47,5 | 340 | 94 | 149 | 9,0 |
| - | DN 15 | 1-5 | 130 | 47,5 | 340 | 93 | 162 | 10,5 |
| - | DN 15 | 0,5-3 | 130 | 47,5 | 340 | 96 | 188 | 12 |
| - | DN 15 | 0,2-1,5 | 130 | 47,5 | 340 | 93 | 226 | 15,5 |
| - | DN 20 | 3-8 | 150 | 52,5 | 333 | 94 | 149 | 10,0 |
| - | DN 20 | 1-5 | 150 | 52,5 | 333 | 93 | 162 | 11,5 |
| - | DN 20 | 0,5-3 | 150 | 52,5 | 333 | 93 | 162 | 11,5 |
| - | DN 15 | 0,2-1,5 | 150 | 52,5 | 333 | 93 | 162 | 11,5 |
| - | DN 25 | 3-8 | 160 | 57,5 | 424 | 94 | 149 | 14,0 |
| - | DN 25 | 1-5 | 160 | 57,5 | 424 | 94 | 162 | 15,5 |
| - | DN 25 | 0,5-3 | 160 | 57,5 | 424 | 96 | 188 | 17,0 |
| - | DN 25 | 0,2-1,5 | 160 | 57,5 | 424 | 93 | 226 | 20,5 |
| - | DN 32 | 3-8 | 180 | 70 | 427 | 94 | 149 | 15,0 |
| - | DN 32 | 1-5 | 180 | 70 | 427 | 94 | 162 | 16,5 |
| - | DN 32 | 0,5-3 | 180 | 70 | 427 | 96 | 188 | 18,0 |
| - | DN 32 | 0,2-1,5 | 180 | 70 | 427 | 93 | 226 | 21,5 |
| - | DN 40 | 3-8 | 200 | 75 | 476 | 94 | 149 | 21,0 |
| - | DN 40 | 1-5 | 200 | 75 | 476 | 94 | 162 | 22,5 |
| - | DN 40 | 0,5-3 | 200 | 75 | 476 | 96 | 188 | 24,0 |
| - | DN 40 | 0,2-1,5 | 200 | 75 | 476 | 93 | 226 | 27,5 |
| - | DN 50 | 3-8 | 230 | 82,5 | 482 | 94 | 149 | 23,5 |
| - | DN 50 | 1-5 | 230 | 82,5 | 482 | 94 | 162 | 25,0 |
| - | DN 50 | 0,5-3 | 230 | 82,5 | 482 | 96 | 188 | 26,5 |
| - | DN 50 | 0,2-1,5 | 230 | 82,5 | 482 | 93 | 226 | 30,0 |
| - | DN 65 | 3-8 | 290 | 92,5 | 535 | 94 | 149 | 40,5 |
| - | DN 65 | 1-5 | 290 | 92,5 | 535 | 94 | 162 | 42,0 |
| - | DN 65 | 0,5-3 | 290 | 92,5 | 535 | 96 | 188 | 43,5 |
| - | DN 65 | 0,2-1,5 | 290 | 92,5 | 535 | 93 | 226 | 47,0 |
| - | DN 80 | 3-8 | 310 | 92,5 | 568 | 94 | 149 | 47,5 |
| - | DN 80 | 1-5 | 310 | 92,5 | 568 | 94 | 162 | 49,0 |
| - | DN 80 | 0,5-3 | 310 | 92,5 | 568 | 96 | 188 | 50,5 |
| - | DN 80 | 0,2-1,5 | 310 | 92,5 | 568 | 93 | 226 | 54,0 |
| - | DN 100 | 3-8 | 350 | 92,5 | 578 | 94 | 149 | 57,0 |
| - | DN 100 | 1-5 | 350 | 92,5 | 578 | 94 | 162 | 58,5 |
| - | DN 100 | 0,5-3 | 350 | 92,5 | 578 | 96 | 188 | 60,0 |
| - | DN 100 | 0,2-1,5 | 350 | 92,5 | 578 | 93 | 226 | 63,5 |
