With Klinger piston valves
Application: condensate on tracingsystemer
General data
| Type: | MCC160 |
| Material: | Steel A350 LF2 |
| Top connection: | 1.1/2" SW |
| Inputs: | 1/2"SW |
| Valve: | Stål A350 LF2 (TVS5111) |
| Stem /Piston: | Stainless steel |
| Piston ring: | Klinger KX-modul |
| Operating pressure 399ºC: | Maks. 28 bar |
| Depending on the selected steam trap | |
| Variations: | Top connection Flange acc. DIN or ANSI |
| Inputs 3/4"SW, 1/2" eller 3/4"NPT threaded sleeves | |
| Steam traps for installation on MCC | |
| Bell type 2010 and 2011 | |
| Bimetallic type AB-3000 | |
| Thermodynamic type CD-3300 | |
| Thermal WT-2000 |

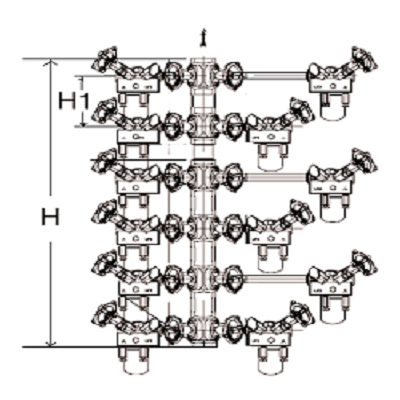

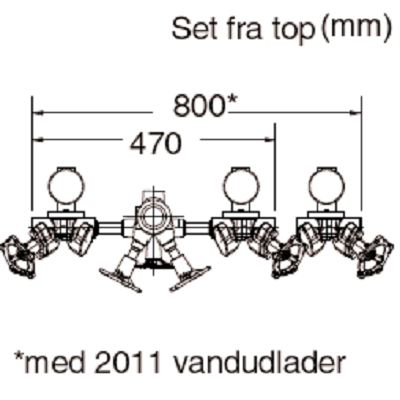

| GENERALLY | DIMENSIONS (mm) | CONNECTIONS | WEIGHT (kg) | ||
|---|---|---|---|---|---|
| Item No. | Model | H | H1 | Quantity | u / water charger |
| - | MCC-04 | 272 | 162 | 4 | 24 |
| - | MCC-08 | 596 | 162 | 8 | 46 |
| - | MCC-12 | 919 | 162 | 12 | 68 |
